TA-956 FC 工作原理

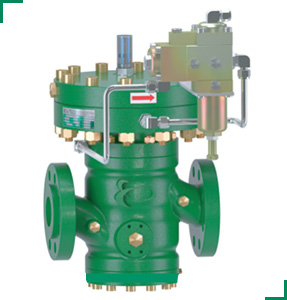

托美尼TA-956 FC為失效關型套筒式調壓器。因此，當主調壓器隔膜、指揮器隔膜及連接指揮器反饋信號管出 現問題時，主調壓器閥口將會自動關閉，并處于全關狀態。

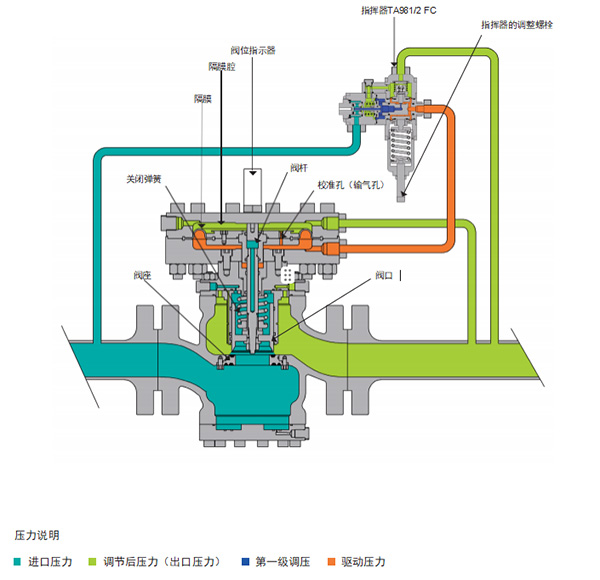

該調壓器選用鋼制套筒（活塞）作為閥口。套筒通過閥桿與隔膜直接連接。通過對彈簧施加壓力來控制閥口的開度，該彈簧將閥口推向全關的位置。
閥口和閥桿針對進口壓力時刻處于平衡狀態，因此穩壓精度不隨著入口壓力的變化而變化。
指揮器從上游端采集高壓與此同時指揮器產生一個驅動壓力，此驅動壓力進入調壓器隔膜下腔，而隔膜上腔與下游管線直接連接。
調壓器中的閥口彈簧、下游壓力和來自于指揮器的驅動壓力都通過指揮器彈簧所設定的壓力達到平衡。
通過調節指揮器的彈簧可以改變調壓器的出口壓力設定值。擰緊彈簧可調高設定值，放松彈簧可調低設定值。
當下游流量減少時，下游壓力就會增加。這時候，指揮器就會關閉些許。如此，指揮器施加給主調壓器隔膜下 腔的驅動壓力就會有所下降，而多余的壓力就會通過設置在主調壓器內的隔膜壓蓋上的呼吸孔排放到下游。
此時，指揮器壓力減小，調壓器的閥口彈簧就會因此將閥口向關閉位置移動，以此減小流量，并將其出口壓力 控制在設定范圍內。
當下游流量增加時，下游壓力就會減少。指揮器在感應到下游壓力變化后會做出相應變化，打開指揮器的閥 口。如此，指揮器驅動壓力增加，使得主調壓器閥口開度增大，補充下游壓力，使其保持設定值不變。
TA-956 FC 工作原理
• 閥體具有大容量、低噪音的特點；
• 通過進口壓力驅動閥口的開閉；
• 閥口時刻處于壓力平衡狀態；
• 極廣的調壓范圍;
• 適用于高壓調壓;
• 磁力式位置顯示器，具備防泄漏功能;
• 內置消聲器;
• 可安裝限位開關;
• 可安裝4-20毫安的磁力式位置遠傳裝置;

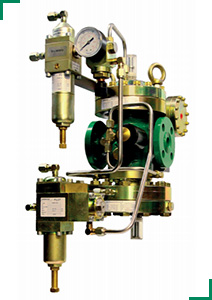

• 可進行雙重或三重功能的組合，也可作為監控調壓器 使用，同時可與SSV組合。
TA-956 FC 工作原理
TA-956 FC調壓器為根據歐洲97/23/EC指令生產的專業、 安全的設備，滿足 PED 第四類。該設備不但可以對下游 壓力進行調整，還可防止下游壓力過高的情形出現。
當TA-956 FC 調壓器作為“敞開式監控”調壓器使用時， 需要配備（TA-981 QEV, TA-982 QEV）快速泄放閥以滿足 第四類安全條款的要求（增加反應速率）。
當其作為“工作監控”調壓器使用時，安裝快速泄放閥 不是強制性的。
|
