● 組合熱輸出40-720千瓦
● 效率高達90%凈值以上
● 內置多個水平鑄鐵熱交換器，生產[串聯]式水流
● 熱交換器外設保溫層，另輻射擋板置于燃燒器下方，可減低熱損耗。
● 組合型號可配置順序器，以微電腦編訂操作模式，獲取最高效率 |
鑄鐵組合式熱水鍋爐 |
|
|
|
| |
| |
|
|
| |
PUREWELL標威熱水鍋爐是“海姆沃斯”的一個嶄新系列產品，秉承廠方的優良設計和生產，配合現今市場的需求�！昂Ｄ肺炙埂痹阱仩t工程的深厚經驗，發展出像傳統UR系列一般簡化、可靠及耐用，而且更高效能，工作發揮更佳的全新鍋爐。本產品獲兩項專利，包括其輻射擋板及專利氣閥設計。

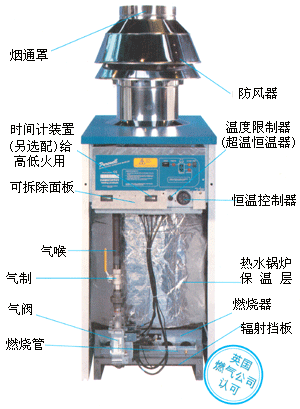

每臺熱水鍋爐包括多層水平鑄鐵熱交換元件，產生”串聯“式水流。PUREWELL標威系列分8個基本型號，輸出熱量為40千瓦至120千瓦。其設計充分考慮組合式安裝和操作，組合型號可輸出160千瓦-720千瓦，組合型號另可配置順序器，以微電腦編訂操作模式，獲取最高效率。 |
|
| |
|
|
|
| |
| |
|
| |
● 更高效率
● 減低熱損失
● 減低燃料耗用
● 靈活設計
● 省占地方
● 容易安裝 |
| |
|
| |
● 無電壓連接點(BEMS兼容)
● 遠程警報顯示設備
● 高/低火力輸出控制
● 操作時間表*
● 反向回水集水管
● 后蓋板
● Marshall熱水鍋爐順序控制系統
● 煙道集氣管 |
| |
| * 只供全自動熱水鍋爐附加特點 |
| |
|
|
|
|
| |
|
| |
|
熱水鍋爐型號 |
P40/40LL |
P50 |
P60 |
P70/70LL |
P80 |
P95 |
P100LL |
0105 |
P120 |
|
熱水鍋爐輸出量 |
千瓦 |
40 |
50 |
60 |
70 |
80 |
95 |
100 |
105 |
120 |
|
|
大卡/時×1000 |
34.3 |
42.9 |
51.5 |
60.1 |
68.7 |
81.6 |
85.9 |
90.2 |
103.1 |
|
熱水鍋爐輸出量*(低水) |
千瓦 |
32 |
32 |
32 |
32 |
32 |
32 |
40 |
40 |
40 |
|
|
大卡/時×1000 |
27.5 |
27.5 |
27.5 |
27.5 |
27.5 |
27.5 |
34.3 |
34.3 |
34.3 |
|
熱水鍋爐輸入量(毛值) |
千瓦 |
49.3 |
63.4 |
74.5 |
88.4 |
101 |
120 |
126 |
132 |
150 |
|
|
大卡/時×1000 |
42.3 |
54.4 |
64.0 |
75.9 |
86.8 |
103.1 |
108.3 |
113.4 |
128.9 |
|
熱水鍋爐輸入量(凈值) |
千瓦 |
44.4 |
57.1 |
67.1 |
79.6 |
90.9 |
108.5 |
113.6 |
118.8 |
135 |
|
|
大卡/時×1000 |
38.1 |
49.0 |
57.6 |
68.4 |
78.1 |
93.2 |
97.6 |
102.1 |
116.0 |
|
水容量 |
公升 |
30 |
30 |
37.1 |
37.1 |
37.1 |
44.2 |
44.2 |
44.2 |
51.3 |
|
系統設計水流量
經熱水鍋爐后11℃溫升 |
公升/秒 |
0.87 |
1.08 |
1.30 |
1.52 |
1.74 |
2.06 |
2.17 |
2.28 |
2.60 |
|
任何時間的最低水流量
于22℃溫升計 |
公升/秒 |
0.43 |
0.54 |
0.65 |
0.76 |
0.87 |
1.03 |
1.08 |
1.14 |
1.30 |
|
水壓損失
于11℃溫升計 |
豪巴 |
5.10 |
7.84 |
15.69 |
20.59 |
26.47 |
37.25 |
41.12 |
50.00 |
84.31 |
|
最高水壓 |
巴 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
天然氣輸入率 |
立方米/時 |
4.73 |
5.92 |
7.1 |
8.27 |
9.44 |
11.19 |
11.8 |
12.36 |
14.1 |
|
組合式應用的最低水壓
于82℃水流11℃溫升 |
巴 |
0.42 |
0.42 |
0.42 |
0.42 |
0.42 |
0.42 |
0.42 |
0.42 |
0.42 |
|
熱水鍋爐最低入氣壓力
天然氣 |
毫巴 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
熱水鍋爐最高入氣壓力
天然氣 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
氣體壓力設定
標準組件天然氣 |
毫巴 |
13.4 |
12.5 |
11.9 |
11.0 |
9.5 |
11.5 |
10.2 |
11.2 |
11.0 |
|
大約廢氣于9%二氧化碳
容量及NTP |
立方米/時 |
62.9 |
78.8 |
94.5 |
110.0 |
125.6 |
148.9 |
157.0 |
164.4 |
187.6 |
|
大約廢氣
溫度凈值(初級煙道) |
攝氏 |
190 |
200 |
190 |
220 |
230 |
200 |
205 |
215 |
205 |
水流接駁 |
Rc2"
ISO |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
Rc2"
ISO7/1 |
入氣口
接駁 |
R3/4"
ISO |
R3/4"
ISO7/1 |
R3/4"
ISO7/1 |
R3/4"
ISO7/1 |
R3/4"
ISO7/1 |
R1"
ISO7/1 |
R1"
ISO7/1 |
R1"
ISO7/1 |
R1"
ISO7/1 |
|
接駁往防風器之
煙通直徑 |
毫米 |
206 |
206 |
206 |
206 |
206 |
256 |
256 |
256 |
256 |
電源供應 |
單相230v50Hz6A保險絲 |
|
| * 只適用于全自動熱水鍋爐 |
| |
|
| |
| |
