 HUP/HUPF燃氣穩壓閥



  特性：
產品規格：
HUPF：帶內部過濾器，管道連接口徑：1/2"到DN100。
HUP：無內部過濾器，管道連接口徑：1/2"到DN100。
外部尺寸：參見附圖
連接管道口徑： 螺紋連接：1/2"到2"，
               法蘭連接：DN40，DN50，DN65，DN80和DN100。
流通能力：：參見附圖
****入口工作壓力：2000mbar
出口壓力調節范圍：50～150mbar相應的壓力范圍可以通過使用
                 不同的彈簧滿足要求。
關閉：滿足EN88的要求，（O泄漏切斷）
可承受的扭矩與撓度：管道連接所承受的扭矩與撓度滿足EN88中
                    第二組的要求。
設定點精度：滿足EN88中第二組的要求。
****允許承受壓力：5bar閥體不損壞。
使用環境溫度范圍：-15℃…+60℃
承壓部件材料：烴氫橡膠DIN278
密封件材料：NBR型橡膠，NBR70。
安全膜片：安全膜片可以保證操作膜片損壞時，不向外界泄漏氣體（泄漏量小于30dm3/H）；而無需其它外部輔助管路。滿足UNI EN88中Para.3.3.2要求。
殼體材料：鋁合金，ENAB46100，ENAB46400。
內部部件：AISI 304/Delrin（聚甲醛樹脂）。
過濾器：人造纖維，DVGW G260/1，只有GUPF系列。
過濾等級：<=50u.

   一般描述：
◆ 此壓力調節器是一種帶內部補償，無泄漏切斷，彈簧控制壓力控制器。

◆ 此壓力調節器在彈簧設定的出口壓力下，壓力不隨出口流量的變化而變化。在無流量流過時，此控制器可保持0泄漏切斷。

一般應用：
此控制器可用于以下氣體：
◆ 人工煤氣
◆ 天然氣
◆ 液化石油氣
◆ 非腐蝕性氣體
◆ 空氣
此壓力調節滿足En88，Class 8，Group2的要求。
此壓力調節器有二種系列可供選擇，帶過濾器型和不帶過濾器形。




 出口設定壓力與彈簧選型表

顏色 綠 紅 白 黃 藍 黑 紫
數值 3-13mbar 7-20mbar 10-30mbar 25-55mbar 30-70mbar 60-110mbar 110-150mbar

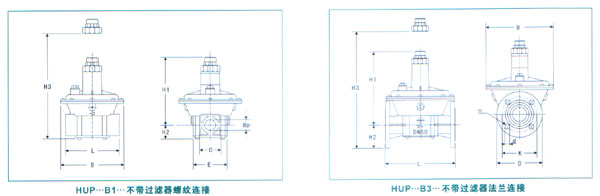

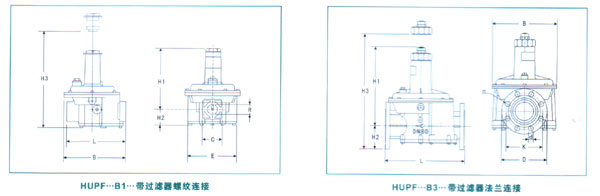

 HUPF/HUP系列尺寸圖


顏色 綠 紅 白 黃 藍 黑 紫
數值 3-13mbar 7-20mbar 10-30mbar 25-55mbar 30-70mbar 60-110mbar 110-150mbar

型號 連接尺寸 ****工
作壓力		 外型尺寸（mm）
英時 mbar L B H1 H2 H3 E C （kg）
HUPF015B150 1/2 2000 134 140 138 37 260 110 45 1.00
HUPF020B150 3/4 2000 134 140 138 37 260 110 45 1.00
HUPF025B150 1 2000 134 140 138 37 260 110 45 1.05
HUPF032B150 1 1/4 2000 194 208 210 45 400 165 68 3.10
HUPF040B150 1 1/2 2000 194 208 210 45 400 165 68 3.05
HUPF050B150 2 2000 236 262 266 50 480 210 78 4.70

型號 連接尺寸 ****工
作壓力		 外型尺寸（mm）
mm mbar L B H1 H2 H3 D K d n0 （kg）
HUPF065B350 DN65 2000 252 285 335 93 630 185 145 18 4 11.50
HUPF080B350 DN80 2000 350 285 335 100 640 200 160 18 8 2.50
HUPF100B350 DN100 2000 415 352 782 110 770 220 180 18 8 18.00


型號 連接尺寸 ****工
作壓力		 外型尺寸（mm）
英時 mbar L B H1 H2 H3 E C （kg）
HUP015B150 1/2 2000 105 126 137 31 260 62 45 0.85
HUP020B150 3/4 2000 105 126 137 31 260 62 45 0.80
HUP025B150 1 2000 120 140 150 35 260 74 48 0.95
HUP032B150 1 1/4 2000 165 192 210 44 420 103 66 2.60
HUP040B150 1 1/2 2000 165 192 210 44 420 103 66 2.50
HUP050B150 2 2000 186 242 266 50 505 122 78 3.75

型號 連接尺寸 ****工
作壓力		 外型尺寸（mm）
mm mbar L B H1 H2 H3 D K d n0 （kg）
HUP065B350 DN40 2000 210 192 210 75 450 150 110 18 4 3.85
HUP050B350 DN50 2000 250 245 270 85 540 165 125 18 4 5.50
HUP65B350 DN65 2000 290 285 335 95 670 185 145 18 4 11.50
HUP80B350 DN80 2000 310 285 335 100 670 200 160 18 8 12.50
HUP100B350 DN100 2000 350 355 782 110 780 220 180 18 8 18.00


 調節




注意：調壓器的使用調節必須由資質的工作人員進行。
出口壓力調節：（工差：小于設定值15%）

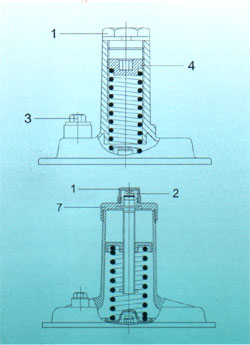

◆ 擰開調壓器調壓上蓋1。
◆  為了獲得所需出口壓力值，可能通過順時針或逆時針轉動調節螺
    絲（4或2）出口壓力，逆時針降低出口壓力值。
◆ 清楚標定出口壓力值。
◆ 將調壓器調壓室上蓋1擰回原處。
更換調壓彈簧：
◆ 擰開調壓器調壓室上蓋1。
◆ 對于口徑為3/4"-1"調壓器，完全擰松調節螺絲4；對于口徑大于1
   1/4"（DN32）以上調壓器，逆時針完全擰松調壓器調節彈簧后，
   打開上蓋7。
◆ 可將原彈簧取出，并放入新彈簧。
◆ 將調節螺絲4或上蓋安回原位。
◆ 按照出口壓力調節步驟調節所需出口壓力。






  安裝后的最后檢查：
◆ 在全部調整完畢后，需做最后檢查，以確保所有安裝正確
   無誤。

維護：
此產品為免維護產品，如發生事故，請送回工廠檢測。
   過濾器的維護與保養：
◆ 擰松調壓器下部螺絲，并拿開調壓器下蓋；
◆ 拿出過濾棉，并徹底清潔過濾室，
◆ 用新過濾棉更換舊過濾棉。
◆ 將底蓋重新安在過濾器底部。
◆ 擰緊底蓋固定螺絲。
