靜壓范圍:15MPa
防爆安全認證:
******儀器儀表防爆安全監督檢查站
防爆型:dⅡCT6
本安型:Ex ia ⅡCT6
與介質接觸部件:
隔離膜片:SUS316不銹鋼}
三閥體:1Cr18Ni9Ti
導壓管:SUS304不銹鋼
連接O型圈:聚四氟乙烯
不與介質接觸部件:
變送儀外殼:低銅鋁合金
螺栓:鍍層碳銅
填充板:硅油
重量:
變送儀:1.2Kg

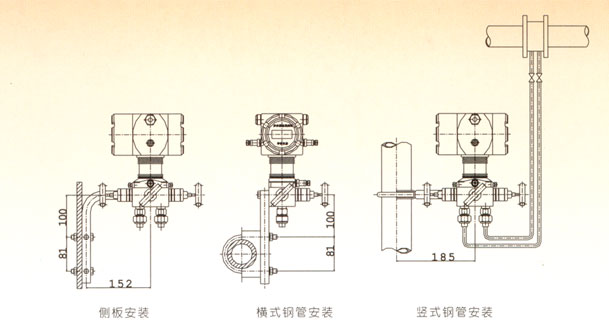

安裝支架: 1Kg
三閥體:2Kg
其他附件:2Kg
總計:6.2Kg(不含孔板)
工作電源:
電源:15-24V
耗電:15mA-30mA
工作環境:
溫度:-40℃-80℃ 無LCD顯示
-20℃-60℃ LCD顯示
濕度:5-95%
儲存溫度:-40℃-80℃
|
通訊:
總線標準:
EIA RS-485
1、速率9.6Kbps-115Kbps(隔爆型)
2、通訊線要求:屏蔽雙絞線
3、電源線:普通電纜
4、****通訊距離: 12Km
5、最多連接設備:64-256
差壓、表壓、絕壓精度
當量程比小于10:1時 ± 0。100%量程上限 |
當量程大于10:1時
精度度±[0.025+0.005(量程上限/量程)]%量程 |
溫度變化對精度影響(每30℃溫差)
±(0.025%上限+0.125%量程)量程比1:1到10:1
±(0.035%上限+0.175%量程)量程比10:1到100:1 |
差壓的靜壓影響
零點誤差:上限的±0.10%6MPa壓力下
量程誤差=讀數的±0.2%6MPa壓力下 |
溫度精度:(pt100)±0.2%滿量程
注:溫度精度只是變送儀部分,不包括傳感器本身產生的誤差 |
穩定性:
12個月內±0.1%滿量程上限 |
|
