| 用途 |
|
| |
 |
| |
|
|
| |

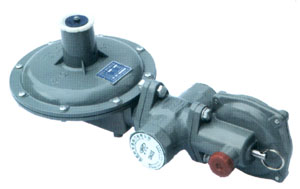

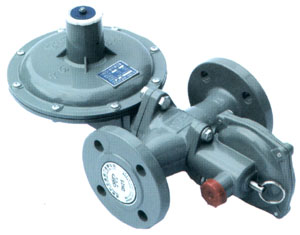

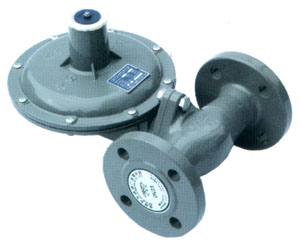

● RTZ-31/*FQ(F)系列直接作用式調壓器適用于民用樓幢調壓及 中、 小型公服用戶場所的調壓穩壓。
● 適用介質：天然氣、人工煤氣、液化石油氣。
● 符合GB16802-1997《城鎮燃氣調壓器》標準。 |
|
| |
|
|
|
|
| |
| 產品特點 |
|
| |
| |
|
|
| |
● 進口壓力范圍 P1： 0.05～0.4MPa
● 出口壓力范圍 P2： l～5KPa
● 穩 壓 精 度δP2： ±l5%
● 關 閉 壓 力 Pb ： ≤1.2P2n
● 工 作 溫 度 t： -20～60℃
● 口 徑 系 列 ： DN25、DN40 |
|
| |
|
|
|
|
|
| |
| 特點 |
|
| |
| |
|
|
| |
● 內置超壓切斷閥(F型無切斷閥)
● 自力式氣動控制
● 切斷精度 ≤±5%
● 反應時間 ≤ 1秒
● 人工復位
● 內置式安全放散(液化石油氣無放散)
|
|
| |
|
|
|
|
| |
|
| |
| 結構尺寸 |
|
| |
型號 |
連接方式 |
L |
B |
C |
E |
E1 |
H |
H1 |
25F |
螺紋G1" |
120 |
- |
180 |
258 |
138 |
154 |
104 |
25F |
法蘭DN25 |
184 |
- |
180 |
258 |
138 |
160 |
104 |
25FQ |
螺紋Gl" |
120 |
106 |
180 |
366 |
138 |
154 |
104 |
25FQ |
法蘭DN25 |
184 |
106 |
180 |
366 |
138 |
160 |
104 |
40FQ |
螺紋G1 1/2" |
120 |
106 |
225 |
420 |
166 |
193 |
142 |
40FQ |
法蘭DN40 |
222 |
106 |
225 |
420 |
188 |
193 |
142 |
|
| |
| 流量表 |
|
| |
進出壓力
MPa |
出口壓力
MPa |
流量(Nm3/h) |
25F |
25FQ |
40FQ |
0.05 |
1-5 |
20 |
20 |
45 |
0.1 |
30 |
30 |
65 |
0.2 |
42 |
42 |
80 |
0.3 |
44 |
44 |
100 |
0.4 |
46 |
46 |
115 |
|
| |

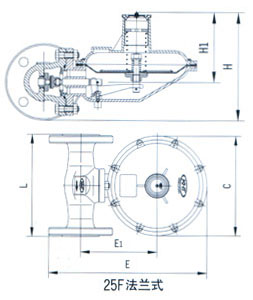

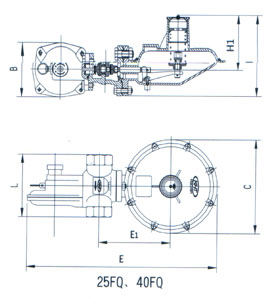

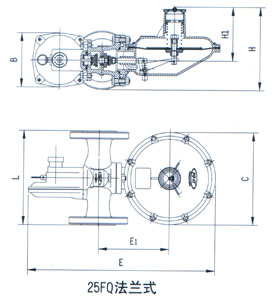

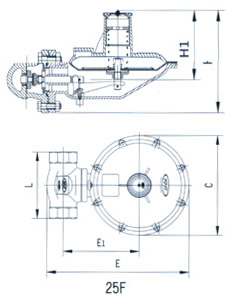

| 結構尺寸圖 |
|
| |
|
