中中本公司設計制造的低溫液體汽化器系列為空溫式汽化器主品系列，其利用環境中自然對流的空氣熱對低溫液體進行加熱并使其汽化，無須額外動力和能源消耗。設備中無運動零部件、所以其性能相當穩定，維護簡單，是一種高效、經濟的換熱設備。 |
|
| |
| |
| |
|
|
|
|
|
|
| |
● 適用介質
液氧、液氮、液氬
● 工作壓力
0.2MPa-16.5MPa；
● 汽化量
50-10000Nm3/h；
對于其余介質和其他要求可聯系我公司進行定制。 |
|
|
|
● 結構

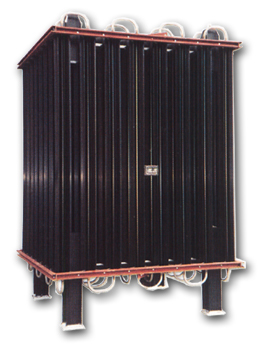

中中本系列汽化器為立式結構，采用新型的星形翅片管聯接而成，獨特的“梁”式聯接提高了負載整體剛性，使結構美觀堅固。每個鋁合金導熱元件有8個導熱翅片，其兩端間距為0.16-0.2M，大大提高汽化性能并加快了融霜速度，改善了通風效果。進出口為接頭(高壓)或法蘭(中低壓)聯接，安裝方便。 |
|
| |
|
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
● 材料及工藝
中中所有零件均采用高性能鋁合金及不銹鋼制成，具有優秀的低溫強度及導熱性，耐腐蝕。焊接均采用氬弧焊，焊縫美觀可靠。出廠前經過嚴格的去油脫脂壓力試驗。
● 完全警告：(尤其對于氧介質)
·用于氧介質的零件、管路和閥門均應嚴格去油脫脂；
·所有可用閥門切斷管路部位應配有安全閥；
|
|
|
|
·環境清潔無油；
·保持系統管道內部干燥無水；
·嚴禁煙火；
● 服務承諾
·本系列產品一年質保；
·本系列產品作長期維修承諾；
● 其它
中中我公司也生產各種類型的水浴式(電加熱式或蒸汽加熱式)汽化器和適用于其它低溫介質的化器。 |
|
| |
|
|
|
|
|
|
|
| |
| 高壓空溫式汽化器系列的主要技術參數 |
|
| |
|
型號 |
工作壓力
(MPa) |
汽化量
(Nm3/h) |
環境溫度
(℃) |
外形尺寸
長×寬×高 |
凈重 |
備注 |
|
QQN-50/165 |
10～16.5 |
50 |
-10～40 |
1240×949×1860 |
152 |
翅片管∮160，
復合管 |
|
QQN-100/165 |
100 |
1240×949×3160 |
230 |
|
QQN-150/165 |
150 |
1240×1203×3160 |
350 |
|
QQN-200/165 |
200 |
1240×1710×3160 |
560 |
|
QQN-250/165 |
250 |
1747×1457×3160 |
710 |
|
QQN-300/165 |
300 |
2255×1203×3160 |
840 |
|
QQN-350/165 |
350 |
2255×1457×3160 |
970 |
|
QQN-400/165 |
400 |
2255×1710×3160 |
1110 |
|
QQN-450/165 |
450 |
2255×1965×3160 |
1280 |
|
QQN-500/165 |
500 |
2255×2219×3160 |
1410 |
|
QQN-600/165 |
600 |
2255×2500×3160 |
1700 |
|
| 注：若需更大的汽化量，則只需按以上規格組合即可。 |
| |
| 中、低壓空溫式汽化器的主要技術參數 |
|
| |
|
型號 |
工作壓力
(MPa) |
汽化量
(Nm3/h) |
環境溫度
(℃) |
外形尺寸
長×寬×高 |
凈重 |
備注 |
|
QQ-50/30 |
0.6～3.0 |
50 |
-10～40 |
695×470×2960 |
103 |
翅片管∮160 |
|
QQ-100/30 |
100 |
950×695×3060 |
195 |
|
QQ-150/30 |
150 |
950×950×3260 |
243 |
|
QQ-200/30 |
200 |
1457×950×3160 |
296 |
|
QQ-250/30 |
250 |
1457×1203×3160 |
469 |
|
QQ-300/30 |
300 |
1560×1457×3160 |
431 |
|
QQ-350/30 |
350 |
1965×1256×3160 |
501 |
|
QQ-400/30 |
400 |
1965×1510×3160 |
617 |
|
QQ-500/30 |
500 |
1965×1510×3660 |
706 |
|
QQ-600/30 |
600 |
1764×1457×4660 |
836 |
|
QQ-800/30 |
800 |
1580×2220×5620 |
1200 |
翅片管∮200 |
|
QQ-1000/30 |
1000 |
2180×2220×5120 |
1600 |
|
QQ-1500/30 |
1500 |
2180×2450×5820 |
2500 |
|
QQ-1800/30 |
1800 |
2735×2175×5700 |
3200 |
|
QQ-2200/30 |
2200 |
3800×2800×6700 |
5000 |
|
| 注：若需更大的汽化量，則只需按以上規格組合即可。 |
| |
