為應直接測定CNG燃料流量的需求，以在工業應用上有長期實際的Mini-Thermal-Flowmeter現開發出適合于CNG量測之高精確度流量計。
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
·測定質量流量
溫度、壓力若有變動，流量計本身會自動修正顯示值及輸出信號于標準狀態，不需要另外的溫度、壓力修正。如果溫度變化甚大的情況下，氣體的物理性質受到一些影響，可以附加溫度計修正解決。
·高精度
±1%reading(流量范圍5%～100%)
·低流量測定
在最小量測流量0.2L/min(nor)時亦可保證±1%reading的精度
·寬的量測范圍
最小0.2L/min(nor)到****4050L/min(nor)，公稱口徑15mm，20mm，40mm，50mm
|
|
|
|
·低壓力損失
TH-1500-CNG具有與配管同等的低壓
力損失，附整流器的TH-1600-CNG，****壓力損失是850mmH2O
·能對應CNG成分的變化
可在客戶端的轉換器進行輸入設定。(每1%刻度對應VOI.%，5成分)
·長期耐用
沒有可動部品，所以不會產生磨擦等的劣化情況，而且不需要定期的構造檢查。
·多功能的轉換器
本機有瞬時流量，累計流量，固定時間的累計流量，固定流量的時間，警報等功能，另外還有各種訊號的輸出，所以在電腦端可以很容易作長期的數據蒐集，在加上本機所具有的設定變更功能，可進行任何的試驗與量測
·具有個人電腦及監控設備用軟件 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |
把加熱的金屬細管放在氣流中，在單位時間內金屬細管失去的熱量H，是質量流速U和加熱的金屬細管的氣體溫度差△T的函數 H=f(U·△T)
另一方面，金屬細管的焦爾熱產生的熱量W的表示是金屬細管電壓V，電流I的乘積函數 W=f(U·T)
金屬細管在熱平衡時，發熱量和流體帶走的熱量是達成平衡，由電子電子控制△T保持一定，質量流速U是電壓V電流I的乘積函數 V=f(V·I)
流量Q為配管導管截面積A與平均質量流速U的乘積， Q=UA |
|
| |
|
|
|
| |
| 產品規格 |
| 量測氣體 |
CNG、DUST、MIST |
| 制作口徑 |
15,20,25,40,50mm |
| 下限截止 |
0.6 L/min |
| 接頭 |
KTH-1500-CNG JIS 10KRF 法蘭 |
| KTH-1600-CNG JIS 10KRF法蘭 |
| 溫度范圍 |
0~120℃ |
| 反應時間 |
3秒(63%步階反應) |
| 流量范圍比 |
防水密閉( 相當于IP65) |
| 工作濕度 |
5~50℃5~50 °C/ 20~80%RH |
| 材質 |
sensor SUS316
body SUS304
或 SUS316密封 氟素橡膠 |
| 構造 |
防水密閉。 |

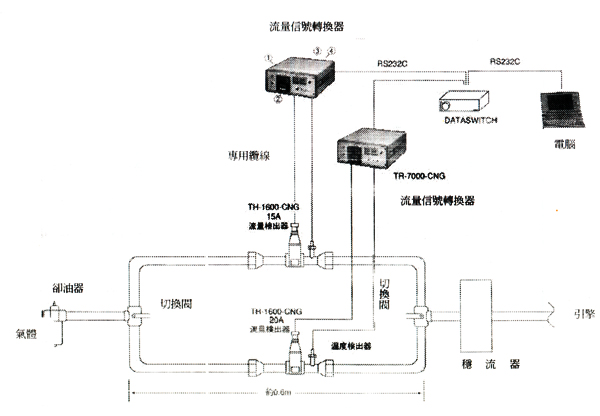

| 系統構成圖形 |
 |
|
| |
|
|
| |
| |
|
|
| |
● 此圖是以流量范圍1L/min(nor)到400L/min(nor)，精度為顯示值的±1%的產品組成為例。
檢出器15A的測定范圍是1～20L/min(nor)，檢出器20A的測定范圍是20～400L/min(nor)，在最小流量以下亦可測定但精度會改變。以1L/min(nor)到400L/min(nor)的測量范圍，可將15A、20A并聯切換選擇，亦可同時測量流量，但壓力損失是兩個流量計的總和。
● 圖例是因直管長度不足會造成擾流情況，為確保高精度而選定TH-1600-CNG。都市瓦斯供應的壓力低，若配管能確保直管長度，TH-1500-CNG比較適合。
● 如果流體含油，水氣，灰塵，在流量計上游應放置卻油器。
● 如果引擎噴射器造成脈動流，有必要裝設穩流槽(Surge Tank)
● 形式選定
· TH-1500-CNG：流路內的凸出物為金屬細管(∮0.25×2支)，壓力損失與配管等值，但是為了得到安寧的精度測定值，需要有直流管(上游20D，下游5D)
· TH-1600-CNG：在流體管路內加入整流器，會有一點損失發生，但可以不安裝上下游的直管，在流量大且流動不穩定的條件下最適合。
● 標準式樣概要
詳細的內容請參閱技術指引[Technical Guidance for TH-1500/1600 Series Mini-Thermal Flowmeter][TR-7000 Thermal Flowmeter 轉換器] |
|
| |
|
|
|
| |
|
| |
| |
|
|
|
|
|
|
| |
檢出器(TH-1500/1600-CNG)
檢測氣體：CNG、DUST、MIST
制作口徑：15，20，25，40，50mm
接口：TH-1500-CNG JIS 10KRF 法蘭
TH-1600-CNG JIS 10KRF法蘭
測定：請參考P4的表
測定精準度：請參考P4的表
氣體溫度：0～120℃
最高壓力：10kgf/cm2g
反應速度：3秒(63%步階反應)
材質：sensor SUS316
body SUS304或SUS316
密封 氟素橡膠
構造：防水密閉(相當于IP65) |
|
|
|
變換器(TR-7000-CNG)
標準型TR-7000為基本的CNG流量計變換器
檢出器之接線：專用纜線，檢出器側邊連接器
纜線長度：10m(****100m)

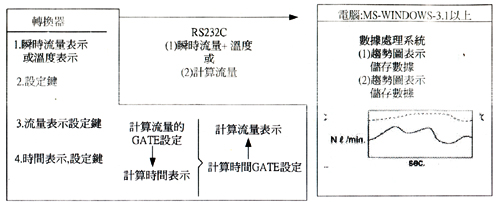

表示機能：請參考圖
電源：AC100V 50/60Hz
DC12V or 24V可選擇
消耗電力：約50VA
外箱：外型尺寸W370XH150X350
輸出信號：DC0～20mA或DC4～20mA，脈波，RS232C，流量警報輸出各種數據設定 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |

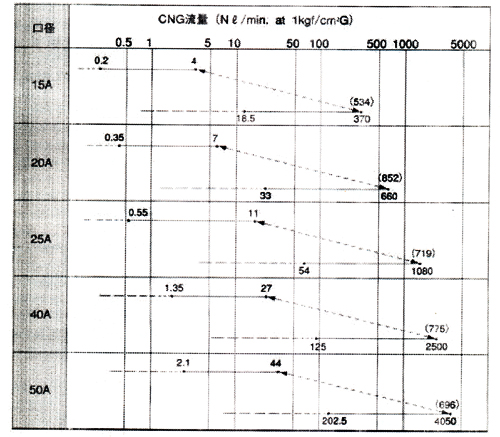

● 每口徑的流量設定范圍，精度，壓力損失
● 下表是附有整流器的TH-1600-CNG的流量范圍與TH-1500-CNG有異
· 各口徑所對應的流量范圍可在表中的范圍內(←----→)設定為本機****流量(Full Scale : F.S)。(訂購時指定)例：口徑15A的場合、4L/min(nor)間可以任意設定
· 精度是設定的F.S.的5%及顯示值的±1%(表中的實線范圍)
· 如果F.S的5%以下，±{(F.S.×5%×1%)÷讀值}×100%(表中的點線范圍)。但若在各口徑設定最小F.S.的5%以下，2cm/sec以下的流微流速，流速狀況會較不穩定，4L/min(nor)流量誤差為±{(370×0.05×0.01)÷4}×100=±4.625%范圍內
· 損失壓力產生于****流率時，數值標示在()內。(單位：mmH2O)
· 流量VL/min的時候為{V÷****F.S.}2乘以()內值來補正。
· 氣體壓力Pkgf/cm2G時以{1.033÷(1.033+P)} 乘以()內值來補正。 |
|
| |
|
|
|
| |
|
| |
