● 聚乙烯球閥的材料
序號 |
COMPONENT 零部件 |
MATERIAL 材料 |
1 |
機殼 |
聚乙烯 |
2 |
端管 |
聚乙烯 |
3 |
球 |
聚丙烯 |
4 |
球座 |
橡膠 |
5 |
支撐環 |
聚丙烯 |
6 |
心柱 |
縮醛 |
7 |
接頭 |
聚丙烯 |
8 |
心柱“O”型環 |
橡膠 |
9 |
管接頭“O”型環 |
橡膠 |
|
 |
| ● 一般特點 |
ITEM項目 |
OPERATING FEATURE 特點與規格 |
COMPOUND 零部件 |
燃氣 |
水 |
PE80 |
PE80 |
PE100 |
PE100 |
最小工作壓力 |
4bar巴(PE80)5bar巴(PE100) |
7bar巴(PE80)16bar巴(PE100) |
最小強度 |
8.0Mpa 兆帕(PE80) |
10.0Mpa 兆帕(PE100) |
溫度 |
-29℃ to 60℃ |
連接方式 |
熔接(對接、電熱絲) |
孔徑 |
標準和全孔徑方式 |
心柱類型 |
短心柱或長心柱方式 |
標準尺寸比率 |
根據需要采用其它SDR |
開閉方式 |
90°旋轉，齒輪傳動式 |
放散類型 |
無選擇無放散，單放散或雙放散 |
機殼與球體連接 |
電熔連接 |
|
|
 |
 |
|

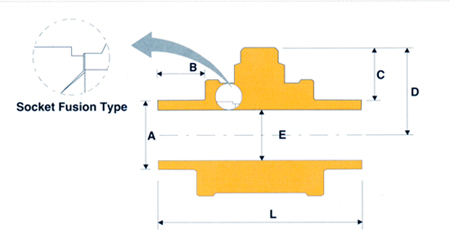

規格A |
B |
C |
D |
E |
L |
重量kg |
20MM |
103 |
85 |
122 |
26 |
300 |
0.78 |
25MM |
103 |
85 |
122 |
26 |
300 |
0.78 |
32MM |
103 |
85 |
122 |
26 |
300 |
0.80 |
40MM |
103 |
85 |
122 |
26 |
300 |
0.82 |
50MM |
103 |
85 |
122 |
26 |
300 |
0.90 |
|
|
 |
 |
|
規格A |
B |
C |
D |
E |
L |
重量kg |
63MM |
131 |
140.5 |
206 |
46 |
625 |
2.3 |
75MM |
120 |
165.5 |
256 |
70 |
705 |
3.0 |
90MM |
120 |
165.5 |
256 |
70 |
705 |
6.0 |
110MM |
174 |
190.5 |
306 |
90 |
755 |
9.0 |
125MM |
174 |
190.5 |
306 |
90 |
755 |
10.0 |
140MM |
113 |
190.5 |
306 |
90 |
626 |
12.0 |
160MM |
135 |
243.8 |
413 |
133 |
740 |
24.6 |
180MM |
135 |
243.8 |
413 |
133 |
740 |
25.0 |
200MM |
155 |
344 |
558 |
170 |
808 |
42.6 |
225MM |
155 |
344 |
558 |
170 |
805 |
48.0 |
250MM |
140 |
344 |
558 |
170 |
805 |
46.2 |
280MM |
140 |
398 |
666 |
250 |
935 |
80.0 |
315MM |
160 |
398 |
666 |
250 |
935 |
82.9 |
355MM |
215 |
413 |
696 |
285 |
1000 |
89.6 |
400MM |
215 |
413 |
696 |
285 |
1000 |
97.6 |
|
|
 |
|

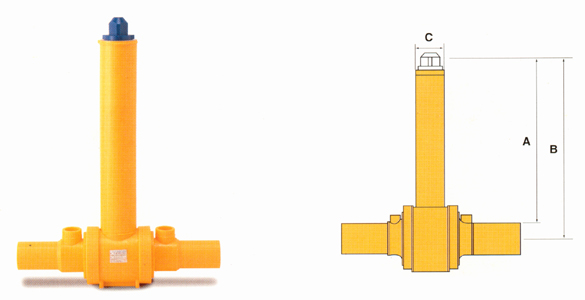

規格A |
SDR |
A |
B |
C |
重量kg |
ISO |
ISO |
63MM |
11 |
697 |
727 |
114 |
7.1 |
75MM |
11 |
697 |
741.5 |
114 |
10.7 |
90MM |
697 |
741.5 |
114 |
110MM |
11 |
700 |
757 |
114 |
14.8 |
125MM |
700 |
757 |
114 |
140MM |
11 |
687 |
757 |
114 |
15.2 |
160MM |
11 |
719 |
802 |
114 |
29 |
180MM |
719 |
802 |
114 |
200MM |
11 |
866 |
933 |
165 |
56 |
225MM |
11 |
854 |
966 |
165 |
59.6 |
250MM |
841 |
966 |
165 |
280MM |
11 |
821 |
980 |
165 |
96.5 |
315MM |
821 |
980 |
165 |
355MM |
11 |
864 |
1040 |
165 |
103.1 |
400MM |
11 |
864 |
1040 |
165 |
111.1 |
|
|
