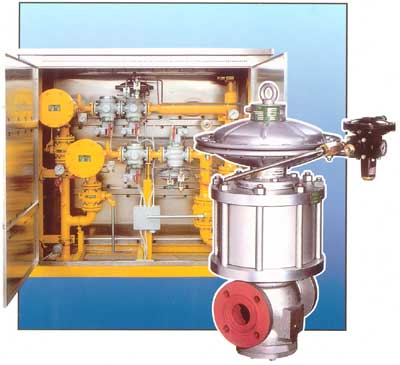

裝于REVAL182調壓器上的指揮器為P90和200系列，有下列幾種：
● P90設定壓力范圍 Wh=0.6-27kPa
● P92設定壓力范圍 Wh=26-110kPa
● P94設定壓力范圍 Wh=0.1-0.6MPa
● 204/.設定壓力范圍 Wh=0.03-1.2MPa
P90系列指揮器與可調預調器RR40組合在一起，指揮器進口壓力設定范圍為Pep=0.011-0.86MPa。
204/.指揮器需配一分裝的預調器，可有下列型號：
● R14不可調
● R33設定點可調(Pep=0.01-1.4MPa)
各種預調器都配有進口濾網。
指揮器系統可手動或遙控調節，其標志見下面
|
|
| |
|
|
|
| |
指揮器型號 |
設定點調整 |
.../A |
手動調整 |
.../D |
電動遙控調整 |
.../CS |
遙控信號氣動調整 |
|
| |
|
| |
| |
|
|
| |
指揮器系統可帶下列附件：
● 輔助過濾器CF14
● 脫水過濾器
● 手動定時指令系統(僅用于P90)
● 電池供電定時指令系統(僅用于P90)
● 氣動指令系統
● 限流裝置
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

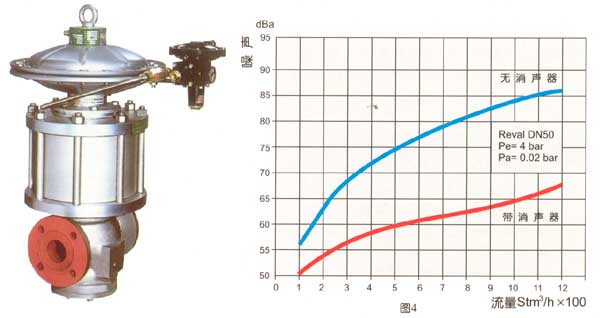

此消聲器可顯著降低調壓器的由減壓而產生的噪聲。裝有消聲器的REVAL182.曲線表明了在特定條件下消聲器的效果。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
REVAL182調壓器，無論是標準型的，還是加裝了緊急切斷閥或監控器的，都可加裝消聲器。內裝式消聲器，和緊急切斷閥及監控器一樣，都可加裝在已安裝好的REVAL182調壓器上而無需改動管路。內裝有消聲器的調壓器，其閥系數Cg比不裝消聲器的略低一些，但調壓和調整方法都與常規調壓器一樣。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
監控器是一種應急調壓器，只要主調壓器下游壓力上升至監控器設定點時，就自動接替調壓器工作。有兩種方案可供選擇：內裝式監控器和在線(串聯式)監控器。

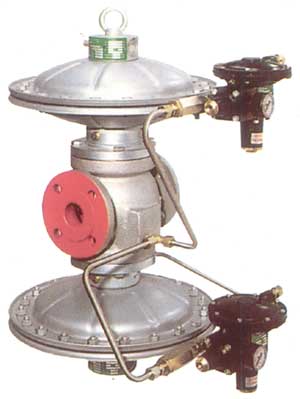

PM182系列內裝式監控器
此監控器直接裝在主調壓器閥體上，兩調壓器共用一個閥體，但各有其自己的指揮器和伺服機構，縣城閥體的兩不同閥座上工作。
由REVAL182和內裝式監控器PM182組成的系統，其Cg系數大致為標準REVAL182的系數的95%。
這種結構的一大優點是不必改動管路就可在已安裝好的標準的REVAL182調壓器上加裝PM182監控器。
在線(串聯)式監控器
監控器與主調壓器完全相同，它安裝在主調壓器上游。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
當REVAL182用作監控器，或使用內裝式PM182監控器時，其對主調壓器故障的響應時間可通過在監控器上安裝加速器而縮短。在獲得下游壓力信號后，加速器將監控器驅動室中的氣體排出以便監控器迅速介入。加速器的設定值必須比監控器設定值高。
有兩種型號

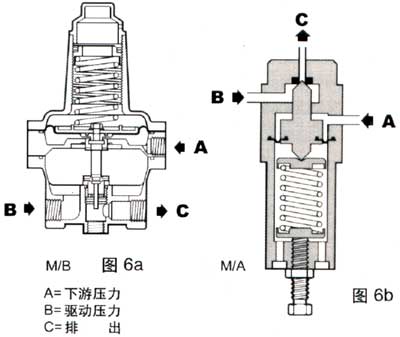

● M/B(圖6a)，壓力設定范圍WHo:1.5-60kPa
● M/A(圖6b)，壓力設定范圍>0.055MPa
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
當下游壓力變化達到切斷閥設定壓力時，它立即截斷氣流(SAV)。手撳按鈕也能使它動作。
內裝式緊急切斷閥

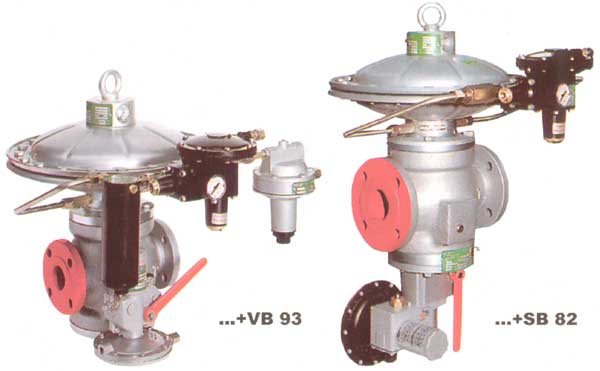

VB93和SB82都可內裝在在線監控器或主調壓器REVAL182上。由調壓器及內裝式切斷閥組成的系統的Cg系數約為單個REVAL182調壓器的標準閥系數的95%。可在不改動管道的情況下將切斷閥加裝到已安裝好的REVAL182調壓器上。
內裝式緊急切斷閥的主要特性：
● 設計壓力：全部零件 1.92MPa
● 精度AG：超壓切斷：設定值的±1%
欠壓切斷：設定值的±5%
● 平衡塞(VB93)可手動復位而不需使用旁通
● 復位手柄操作的內旁通(SB82)
● 超壓切斷和/或欠壓切斷
● 手動按鈕操作
● 可加氣動或電磁遙控
● 可加裝閥位信號遠傳裝置
● 總體尺寸大小
● 易于維修
下表格給出了切斷閥的介入壓力范圍
|
|
| |
|
|
|
| |
|
| |
緊急切斷閥型 |
VB93
|
SB82 |
控制頭型號 |
VB31 |
VB32 |
VB33 |
103 |
超壓切斷設定壓力范圍 |
2.2～120kPa |
0.075～0.5MPa |
0.2～1.05MPa |
0.2～1.9MPa |
欠壓切斷設定壓力范圍 |
1～90.5kPa |
0.015～0.27MPa |
0.075～0.58MPa |
0.02～0.5MPa |
|
| |
|
| |
| |
|
|
| |
若要REVAL182調壓器正常運行，主氣路與指揮器供氣管的安裝須遵守一些規定，簡述如下：
a)過濾 自主管線來的燃氣段經充分過濾，必須嚴格清掃調壓器上游的管道除去余留雜質；
b)冷凝物收集器 天然氣中有時含有微量的汽態烴，該物可能干擾指揮器正常工作，所以在預調器供氣管進口處須安裝一冷凝物收集器及排放系統；
c)壓力信號采集 為了正確工作，壓力信號采集點必須位于正確位置上。在調壓器和下游壓力信號采集點間須有一段長度不小于出口管徑4倍的直管段，在壓力信號采集點之后還須有一段長度不小于出口管徑2倍的直管段。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
訂貨時請采用下列表示法：
---調壓器
REVAL182-尺寸規格-法蘭-進口壓力(bar)-出口壓力(mbar)-流量(Nm3/h)-氣種
例：REVAL182-DN2"-ANSI 150RF-Pe=0.5-5bar=20mbar-Q=500Nm3/h-天然氣
---監控器
在線監控器的訂貨表示法與標準調壓器相同。內裝式監控器表示法如下：
內裝式監控器PM182-尺寸規格-出口壓力
例：PM182-DN2"-Pa=30mbar
---內裝式緊急切斷閥
VB93(或SB82)-尺寸規格-控制頭型號-欠壓切斷壓力-超壓切斷壓力
例：VB93-DN2"-VB31型-Pmax 50mbar(無欠壓切斷要求)
---內裝式消聲器
內裝式消聲器-尺寸規格
例：DN182-DN2"
---指揮器
指揮器型號-設定值(bar)-要求的被調壓力范圍
例：指揮器P90-Pas20mbar-Wa 8-30mbar
訂購備件時，請注明備件序號。
|
|
| |
|
|
|
| |
