采用特殊成形的高壓聚四氟乙稀為填料，采用非金屬性密封結構，并具備倒密封功能，啟閉靈活，密封性能好，適用于高中壓燃氣輸送管路。
|
|
| |
|
|
|
| |
|
| |
公稱壓力PN |
1.6 |
2.5 |
4.0 |
MPa |
殼體試驗壓力PT |
2.4 |
3.75 |
6.0 |
高壓密封試驗壓力 |
1.76 |
2.75 |
4.4 |
適用介質 |
液化氣、天然氣、煤氣
|
|
| |
|
| |
|
閥體 |
閥桿、閥瓣 |
填料 |
密封 |
碳鋼 |
不銹鋼 |
聚四氟乙稀 |
101尼龍 |
|
| |
| |
|
|
| |

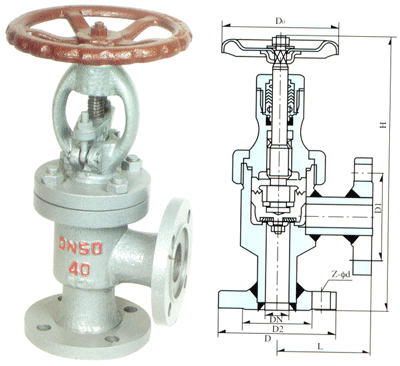

J44F-16，25，40角式截止閥
通徑(DN)：15-100(mm)
壓力(PN)：1.6，2.5，4.0MPa
適用溫度：-40～+80℃
|
|
| |
|
|
|
| |
|
| |
PN |
DN |
L |
H |
D |
D1 |
D2 |
D0 |
Z-∮d |
1.6MPa
2.5MPa
4.0MPa |
15 |
75 |
165 |
95 |
65 |
45 |
90 |
4-14 |
20 |
80 |
175 |
105 |
75 |
55 |
100 |
4-14 |
25 |
95 |
190 |
115 |
85 |
65 |
130 |
4-14 |
40 |
100 |
260 |
145 |
110 |
85 |
180 |
4-18 |
50 |
115 |
300 |
160 |
125 |
100 |
200 |
4-18 |
65 |
145 |
350 |
180 |
145 |
120 |
220 |
8-18 |
80 |
155 |
420 |
195 |
160 |
135 |
240 |
8-18 |
100 |
175 |
500 |
215 |
180 |
160 |
280 |
8-23 |
|
| |
