| CNG天然氣站監控裝置是天然氣汽車加氣站的關鍵設備之一。 |
| |
|
| |
| |
|
|
| |
將天然氣加氣站的各類進出口流量，各段天然氣壓力和溫度，燃?xì)鈭缶缺槐O(jiān)控量輸入到天然氣加氣監控裝置，通過本裝置的運算和邏輯分析，對加氣站實現各類進出口流量的流量監視及累積運算，對各段天然氣壓力的溫度實現監視報警及跳閘輸出，對燃?xì)鈭缶M行邏輯分析并作出正確的緊急切斷動作。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
SD-3 CNG加氣站監控裝置基于SUPMAX800分散控制系統平臺對各類進出口流量，各段天然氣壓力和溫度，燃?xì)鈭缶瓤刂茀?shù)實現實時監控，并能對這些參數實現報警、趨勢、報表、聯鎖等功能。
通過通訊線，天然氣CNG加氣監控裝置還能同加氣機(需協議支持)進行通訊，把加氣站中各個加氣機的狀態、累計等參數讀入系統，顯示CRT上，并能通過MODEM通過電話線或以太網同加氣企業的控制中心聯網，為企業的現代化管理提供方便。
天然氣CNG加氣監控裝置除有CRT提供監視和軟操作功能外，在裝置的面板上還設置了急停按鈕，可以直觀的顯示事故原因和提供緊急關機功能。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

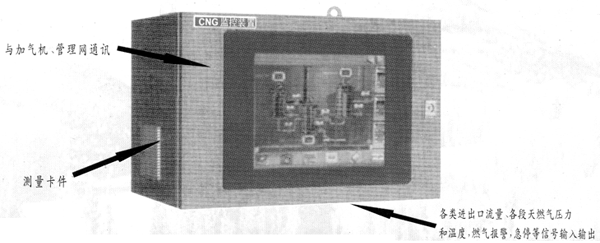

SD-3 CNG加氣站監控裝置采用墻掛式安裝形式。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
機箱 |
乳白色冷軋鋼板機柜 |
長×寬×高 |
600mm×350mm×400mm |
重量 |
10千克 |
工作溫度 |
0℃～45℃ |
存放溫度 |
-40℃70℃ |
濕度 |
35%-85%RH，周圍無腐蝕性氣體 |
輸入電壓 |
220VAC±10% |
輸入電源頻率 |
46～60Hz |
****功耗 |
100W |
輸入信號 |
4-20mADC或1-5VDC |
輸入阻抗 |
電流輸入阻抗≤100Ω，電壓輸入阻抗≥1MΩ |
測量精度 |
0.1級 |
采樣周期 |
0.1秒 |
分辯率 |
15bit |
軟件 |
WINDOWS NT操作系統，SUPVIEW監控軟件 |
計算機 |
ALL-IN-ONE |
顯示 |
12.1英寸TFT LCD |
網絡 |
2塊100網卡(選件)，56K MODEM(選件) |
啟動時間 |
<60秒 |
畫面切換時間 |
<1秒 |
壓力數據記錄 |
>1年 |
趨勢采樣時間 |
最小1秒 |
|
| |
|
| |
| |
|
|
|
|
|
|
| |

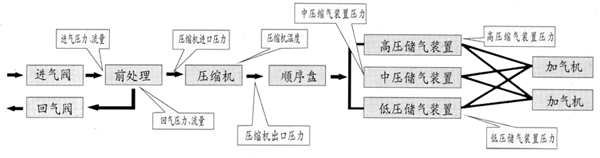

● 天然氣進氣流量
● 天然氣進氣壓力
● 天然氣回氣流量
● 天然氣回氣壓力
● 壓縮機進口壓力
● 壓縮機出口壓力
● 壓縮機溫度 |
|
|
|
● 低壓儲氣裝置壓力
● 中壓儲氣裝置壓力
● 高壓儲氣裝置壓力
● 燃?xì)鈭缶?br>
● 報警輸出
● 急停輸出
● 加氣機通訊(選件)
● 管理網通訊(選件) |
|
| |
|
|
|
|
|
|
|
| |
