- 專門設計用于商業/工業供氣系統安全，準確的調壓過程，****流量可達1萬標準立方英尺/小時(scfh)
- 適用于天然氣和所有非腐蝕性氣體介質 |
| |
|
| |
- 入口壓力范圍大
- 極短的反應時間
- 帶內部泄壓閥(R或LR型)或不帶內部泄壓閥(P型)
- 可選帶內置超壓切斷閥(OPCO)或組合式超壓/低壓切斷閥(OPCO/UPCO) |
| |
|
|
| |
|
| |
|
****入口壓力 |
150磅/平方英寸(psig) |
|
出口壓力范圍
|
10到350毫巴表壓(4"到140"水柱)
|
彈簧編號 |
6"到14"水柱 |
960 |
12"到22"水柱 |
961 |
20"到40"水柱 |
962 |
1"到3"磅 |
963 |
2"到6"磅 |
964 |
孔板口徑 |
直通閥體 |
推薦的****入口壓力 |
5mm |
150磅 |
7.5mm |
100磅 |
10mm |
60磅 |
15mm |
45磅 |
20mm |
15磅 |
|
尺寸 |
直通閥體 |
螺紋連接采用BSP或NPT標準 |
入口：1 1/2"或2" |
|
出口：1 1/2"或2" |
|
入口：2" |
法蘭連接采用ASA或PN標準 |
出口：2" |
|
環境溫度范圍 |
-40℃ to +60℃ |
|
|
| |
|
| |
| |
|
|
| |
使用內部泄壓閥（IRV）進行超壓保護有三個選項
- P型 - 無內部泄壓閥
- R型 - 全量內部泄壓閥
- LR型 - 限量內部泄壓閥
兩種內部泄壓閥，R或LR，其設定值可以分別調到任何出口壓力值。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

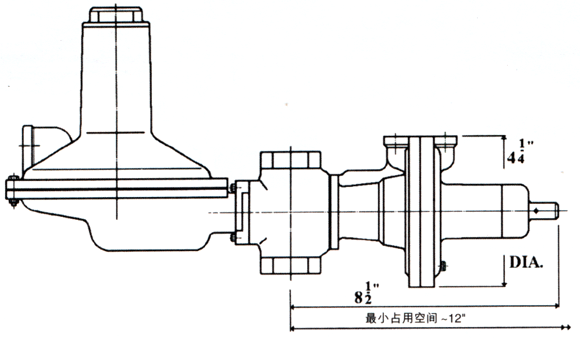

內置的超壓（OPCO）和組合式超壓/低壓（OPCO/UPCO）切斷閥可安裝于調壓閥閥體的后部，當調壓閥的輸出壓力高于或低于任何一個預設的壓力時，此OPCO或OPCO/UPCO都將自動關閉并切斷氣流。
預設壓力完全可以在現場調整。此類切斷閥只有在把造成壓力異常的故障排除后，才可人為打開。否則，即便壓力自行恢復，閥門仍然保持關閉。 |
|
| |
|
|
|
| |
|
290超壓切斷閥 |
309組合式超壓/低壓切斷閥 |
|
彈簧編號 |
彈簧范圍 |
彈簧編號 |
彈簧范圍 |
彈簧編號 |
彈簧范圍 |
|
861 |
14"到28"水柱 |
1175 |
20"到45"水柱 |
1138 |
4"到10"水柱 |
|
868 |
27"到67"水柱 |
1174 |
45"到90"水柱 |
|
|
|
290H超壓切斷閥 |
|
|
|
|
|
|
868 |
2到71/2psig |
|
|
|
|
|
| |
|
|
| |
|
閥體 |
壓鑄鋁 |
|
孔板 |
黃銅或不銹鋼 |
|
薄膜外殼 |
壓鑄鋁 |
|
切斷閥（如果選配得話） |
壓鑄鋁 |
|
閥頭和薄膜 |
丁腈橡膠 |
|
| |
|
| |
| |
|
|
| |

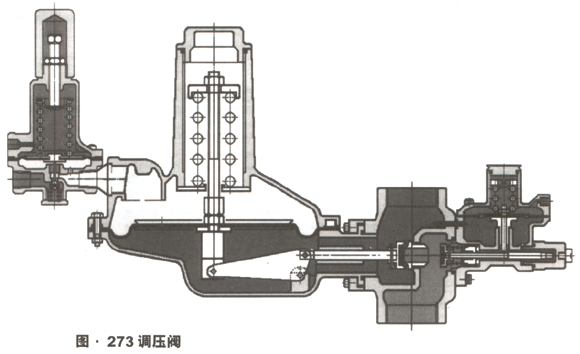

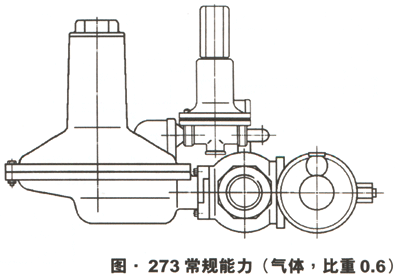

- 加裝先導閥對出口壓力實現極其精確的控制
- 主調壓閥為彈簧加載關閉
- 易于維護，松開四個螺釘即可將薄膜外殼從閥體上取下。 |
|
| |
|
|
|
| |
 |
| |
|
|
| |
|
****入口壓力 |
150磅/平方英寸(pisg) |
|
出口壓力范圍(pisg) |
30-30 pisg |
|
|
先導閥彈簧范圍 |
3-20 |
27212/綠 |
|
5-20 |
27022/綠 |
|
孔板口徑(mm) |
20 |
|
|
尺寸 |
1 1/2"或2" |
螺紋連接 |
|
2" |
法蘭連接 |
|
環境溫度范圍 |
-40℃～+60℃ |
|
|
| |
|
| |
| |
|
|
| |
應用
- 專門設計用于安全，準確的調壓過程，****流量可達1萬標準立方英尺/小時(scfh)。用于不能有外部排放管線的建筑物內
- 通常被稱作“無放空調壓閥”。廣泛應用于商業和工業的氣體減壓。
- 適用于天然氣和所有非腐蝕性氣體介質
特性
- 帶內置超壓切斷閥(OPCO)或組合式超壓/低壓切斷閥(OPCO/UPCO)
- 調壓閥和切斷閥均與安全薄膜組裝作一起，從而當主薄膜泄漏或破裂時，防止氣體泄漏至大氣，或者，將泄漏限制在一個安全和允許的程度。
- 切斷閥還可配有一個熱敏(t型)開關，當閥門周圍過97℃時，將自動關切斷閥并切斷氣流。
- “t型”切斷閥的閥體為鑄鋼，而非274型的鑄鋁：另外，閥內件(孔板、閥頭等)為不銹鋼而非黃銅。如果調壓閥本身置于火焰中則熱敏 切斷閥動作，調壓閥本體和切斷閥的設計承受噢650℃并將氣體外泄限制在最小程度。 |
|
| |
|
|
|
| |
 |
| |
|
| |
| |
|
|
| |
彈簧范圍、孔板尺寸和切閥彈簧等數據說見274型的參數
SD型調壓閥不能選帶內部泄壓閥。通常此款調壓閥配有一個超壓切斷閥(OPCO)或組合式的超壓/低壓切斷閥(OPCO/UPCO) |
|
| |
|
|
|
| |
|
|
| |
|
閥體 |
鑄鐵 |
|
孔板 |
不銹鋼 |
|
薄膜外殼 |
壓鑄鋁 |
|
切斷閥閥體 |
鑄鋼 |
|
閥頭和薄膜 |
丁腈橡膠 |
|
| |
 |
| |
|
|
| |
|

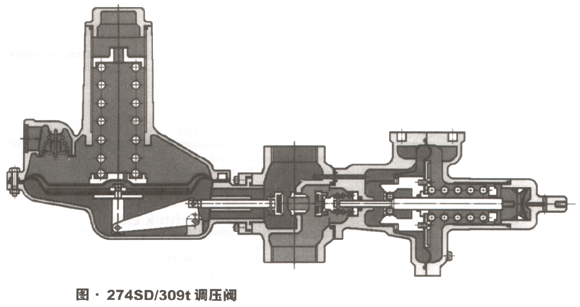

圖·274/309t 調壓閥 |
|
出口壓力 |
入口壓力 |
|
流量 |
|
|
|
bar |
磅/平方英寸 |
立方米/小時 |
標準立方英尺/小時 |
|
500毫巴 |
2 |
30 |
500 |
17，650 |
|
(7.5磅) |
5 |
75 |
650 |
19，400 |
|
|
|
|
|
|
1巴 |
2 |
30 |
500 |
17，650 |
|
(15磅) |
5 |
75 |
1，000 |
35，300 |
|
|
|
|
|
|
|
2巴 |
5 |
75 |
1，060 |
37，400 |
|
(30磅) |
|
|
|
|
|
| |
|
| |
|
| |
| |
| |
